Jak rozumět displeji DJI Fly: Průvodce ikonami a zkratkami v češtině

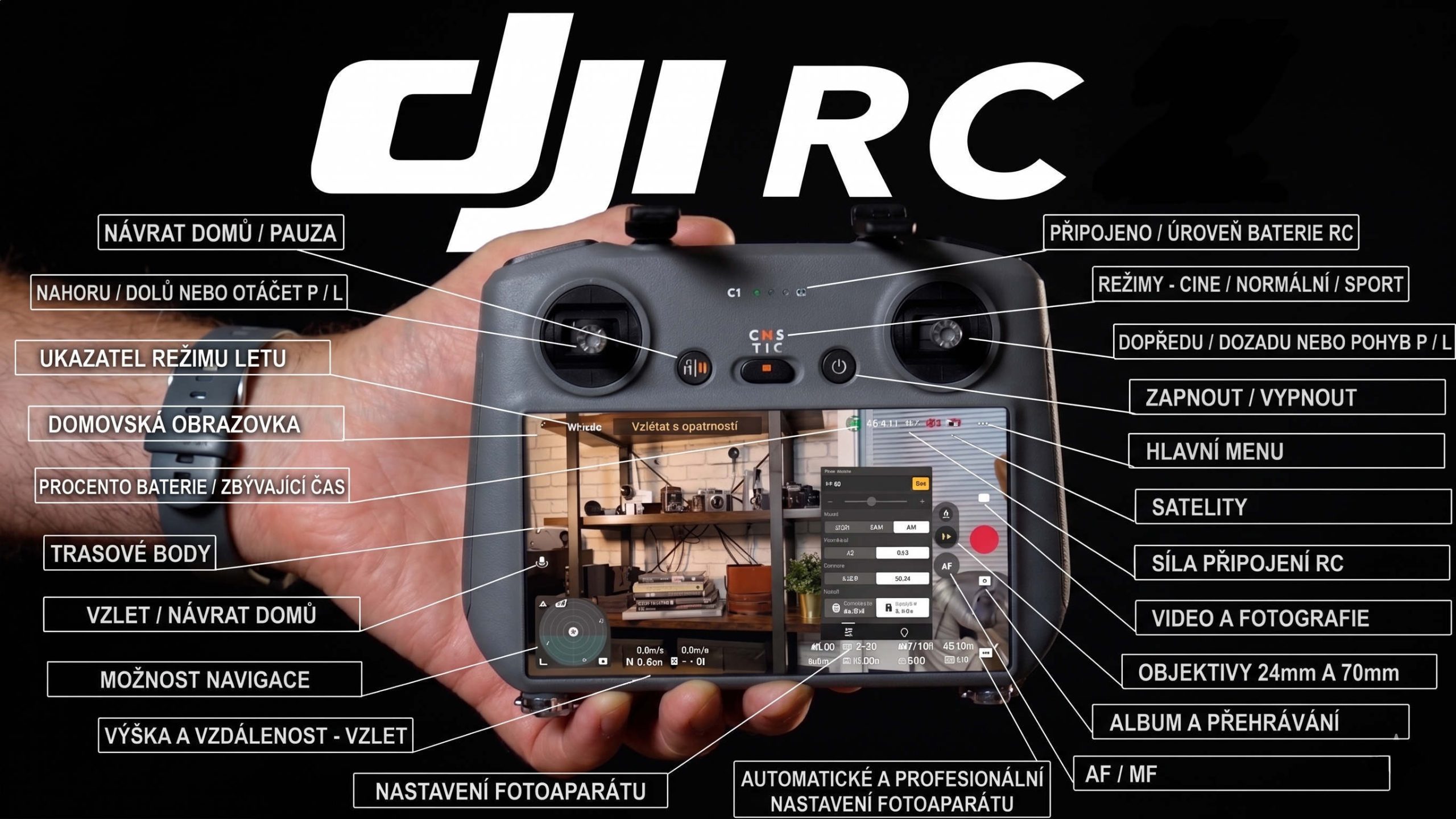

Koupili jste si dron DJI, zapnuli ho a na displeji telefonu nebo ovladače na vás vyskočila spousta čísel, symbolů a anglických nápisů. Je naprosto přirozené, pokud v tom na začátku tápete. Aplikace DJI Fly bohužel neumí česky.

Není ale důvod k panice. Abyste mohli bezpečně létat, nemusíte umět anglicky. Stačí pochopit několik základních zkratek a grafických symbolů. Tento průvodce vám lidskou řečí vysvětlí vše, co za letu na obrazovce uvidíte.

Strach z angličtiny? 4 nejdůležitější čísla, která musíte za letu sledovat

V levém dolním rohu obrazovky najdete telemetrické údaje. Jsou to ta nejdůležitější čísla, která vám říkají, kde se dron zrovna nachází a jak rychle se pohybuje.

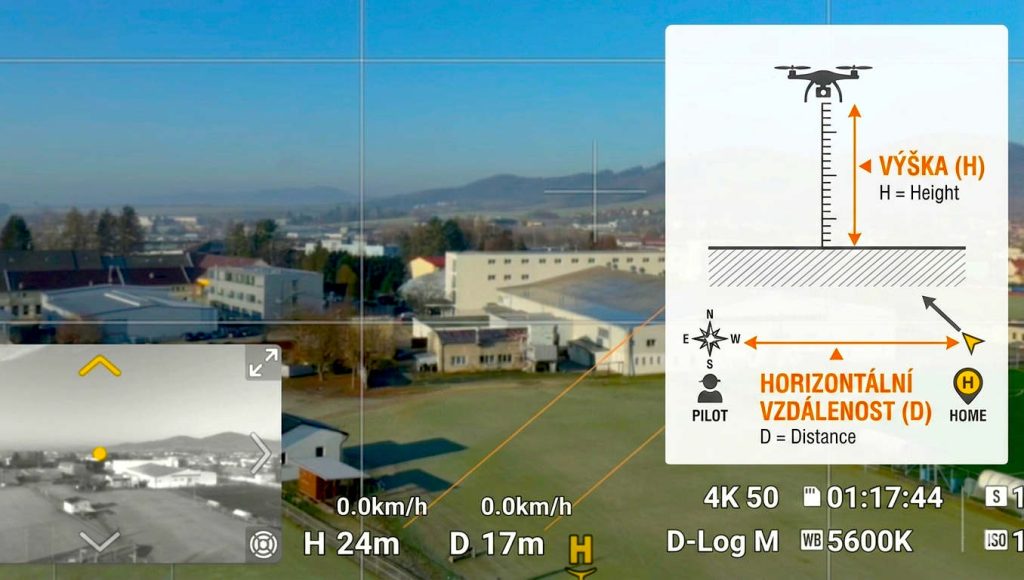

Zkratka D (Distance) – Jak daleko od vás dron reálně je

• Písmeno D označuje vzdálenost (Distance) dronu od místa startu.
• Hodnota se uvádí v metrech (např. D 120m).
• Díky tomuto číslu přesně víte, jak daleko od vás dron odletěl, i když ho očima na obloze už špatně vidíte.

Zkratka H (Height) – Aktuální výška nad zemí a zákonný limit 120 metrů

• Písmeno H ukazuje aktuální výšku (Height) dronu nad místem, ze kterého jste odstartovali.
• Hodnota je opět v metrech (např. H 45m).
• Pozor na legislativu: Maximální povolená výška pro létání s dronem v České republice je 120 metrů. Sledujte toto číslo, abyste neporušili zákon.

Rychlost HS (Horizontal Speed) – Jak rychle letíte dopředu

• Zkratka HS vyjadřuje dopřednou rychlost dronu (vodorovný let).
• Udává se v metrech za sekundu (m/s) nebo kilometrech za hodinu (km/h) podle vašeho nastavení.
• Pomáhá vám hlídat, jak rychle se dron pohybuje v prostoru.

Rychlost VS (Vertical Speed) – Rychlost stoupání a klesání

• Zkratka VS ukazuje svislou rychlost dronu (let nahoru nebo dolů).
• Pokud dron stoupá vzhůbů, hodnota je kladná. Pokud klesá k zemi, hodnota je záporná.

Horní lišta: Kontrola stavu dronu, bez které neodstartujete

Horní okraj obrazovky slouží jako palubní deska v autě. Ukazuje zdraví a bezpečnostní stav celého systému.

Ikona satelitu (GPS) – Proč je číslo vedle ní klíčové pro návrat domů

• Symbol satelitu ukazuje kvalitu spojení s GPS systémem.
• Číslo vedle ikony říká, kolik družic dron zrovna zaměřil.
• Zlaté pravidlo: Nikdy neodlepujte dron od země, dokud toto číslo nebude minimálně 12 a ikona nezbělá. Pouze tehdy si dron bezpečně zapamatuje místo startu pro případný nouzový návrat.

Stav baterie v procentech a barevná čára (Ukazatel času do vybití)

• V pravém horním rohu vidíte zbývající kapacitu baterie dronu v procentech.
• Pod celou horní lištou se táhne barevná čára (zelená, žlutá, červená). Ta se za letu zkracuje.
• Čára graficky znázorňuje, kolik času vám zbývá do automatického návratu domů (žlutá zóna) a kdy už dron začne sám nouzově přistávat kvůli vybití (červená zóna).

Síla signálu (RC) – Jak poznat, že ztrácíte spojení s dronem

• Ikona klasických „čárek“ (podobně jako na mobilu) ukazuje sílu signálu mezi vaším ovladačem a dronem.
• Pokud čárky mizí, znamená to, že letíte za překážku nebo příliš daleko a hrozí výpadek obrazu.

Chceš E-Book zakládní pojmů, legislativy a nastavení ZDARMA! Klikni zde!

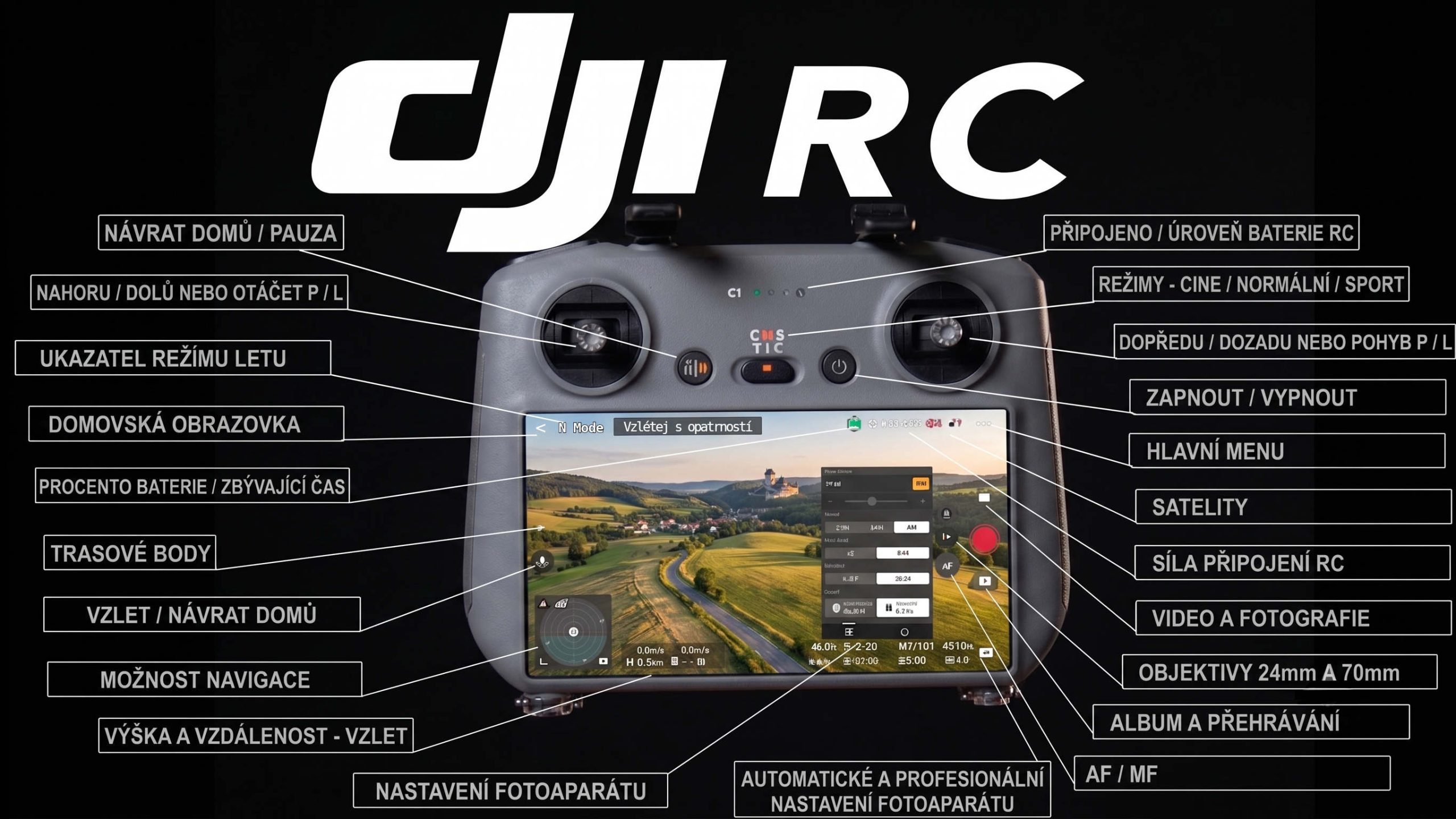

Tlačítka po stranách obrazovky: Co se stane, když na ně kliknete?

Ikony po stranách displeje slouží k přímému ovládání funkcí dronu a kamery.

Levá strana displeje – Automatický vzlet, přistání a přepínání na mapu

• Ikona šipky v kruhu: Slouží pro automatický start nebo přistání. Podržením tlačítka dron sám vzlétne nebo dosedne na zem.
• Ikona mapy (v dolním levém rohu): Kliknutím na malý kruh se vám otevře mapa okolí. Vidíte v nej přesnou polohu dronu i místo, kde stojíte vy (Home Point).

Pravá strana displeje – Spoušť foťáku, přepínání na video a vstup do galerie

• Velké kulaté tlačítko: Spoušť. Pokud svítí červeně, nahráváte video. Pokud je bílé, fotíte.
• Ikona nad spouští: Přepínač mezi režimem fotografování a natáčením videa.
• Ikona pod spouští (Galerie): Malý čtvereček s poslední fotkou vás dostane do paměti dronu. Zde si můžete prohlédnout pořízené záběry, i když je dron ještě ve vzduchu.

Barevné textové hlášky v levém horním rohu: Co vám dron říká?

Úplně vlevo nahoře najdete stavový řádek, který mění barvu jako semafor. Tento řádek vám dává okamžitou zpětnou vazbu o bezpečnosti letu.

Zelený pruh (Ready to Go) – Vše je v pořádku, můžete letět

• Text „Ready to Go (GPS)“ v zeleném poli znamená ideální stav. Dron má dostatek satelitů, vše funguje správně a můžete bez obav odstartovat.

Žlutý pruh (Aircraft Fly with Caution) – Na co si dát pozor

• Žlutá barva signalizuje varování. Nejčastěji se objevuje text „Strong Wind Warning“ (silný vítr) nebo „Weak GPS Signal“ (slabý signál GPS).
• Dron vám říká: Můžete letět, ale buďte zvýšeně opatrní a držte se blízko.

Červený pruh (Cannot Take Off) – Kritická chyba nebo bezletová zóna

• Červená barva znamená stopku. Motory dronu nepůjde nastartovat.
• Často se zobrazuje hláška „Cannot Take Off“ doprovázená důvodem (např. chybějící paměťová karta, nespárovaný ovladač nebo fakt, že se nacházíte v zakázané bezletové zóně u letiště).

Shrnutí pro bezpečný let

Při vašich prvních pokusech se soustřeďte pouze na tři hlavní věci:

1. Počkejte v levém horním rohu na zelený pruh.
2. Zkontrolujte, zda je u ikony satelitu číslo větší než 12.
3. Za letu hlídejte spodní hodnoty D a H, abyste dron neztratili z dohledu a nepřekročili výšku 120 metrů.

Teď už máte základní přehled o tom, co vám displej vašeho DJI dronu ukazuje. To je ale pouze první krok k bezpečnému létání. Jakmile kliknete na tři tečky v pravém horním rohu, otevře se pokročilé anglické menu plné technických pojmů jako AirSense, Gimbal Pitch Tracking nebo Bypass.

Stačí jedno špatné kliknutí v tomto skrytém nastavení a dron se začne chovat úplně jinak, případně vypnete důležité senzory proti nárazu.
